隨著碳資產雙碳策略的推薦，能耗管理、能源管理、綜合節能結合工商企業光伏電站、儲電、充電系統的綜合應用，越來越需要對現有的配電站、配電室進行綜合智能化管理，以提升設施利用效率和智能化管理水平。更加適應未來新能源負荷與微電網的未來企業用能環境，也更方便對企業的碳資產進行精細化管理。

配電室綜合監控是整個電能管理系統中的一個重要環節，一般以低壓網中的配電室環境溫濕度、配電開關狀態、漏水/水浸、煙霧及配電室的防盜為監測對象，對配電房重要設備運行狀態的多種參數和狀態進行本地聯動控制、遠程集中監控、手機短信報警。配電室的全信息采集和監控對配電室自動化運行管理、檢修維護、防災預警、安全防護、電力需求管理等應用具有重大意義。

實現無人值守，是用戶實施變電站監控管理的理想狀態。原供電所內部設施比較陳舊，基本上都是無通訊功能，無法實現遠程抄表和每月報表結算功能，智能開關柜運行監控、高壓開關柜帶電顯示、電流電壓等負載運行監控、母線測溫監測、電纜測溫監測、環境監測、有害氣體監測、安防監控、采暖通風、門禁、燈光、風機、除濕機、空調控制等功能。實現動力環境各數據的檢測與設備控制，實現動力環境優化，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，減少配電室粗放式管理導致成本過高，同時實現配電動力環境的分布式遠程管理。

領祺配電站監控系統 采集多功能儀表電能表變壓器溫控器保護等配電室動環參數通過通訊管理機集中控制 WEB組態 數字孿生可集成一次圖和現場實景

配電室綜合監控系統平臺采用物聯網和大數據處理等技術，對配電室的運行環境和電力設備狀態實現在線監測，可以提升配電室的運行可靠性，從而有效提升了整個配電網的運行可靠性。當監控平臺的專家系統和數據處理系統分析發現相關監測參數和狀態出現異常時，發出預警或報警等告警信息，并可遠程作出遙控等相關處理。要求在監控主機上顯示進線開關的開合狀態和故障狀態，實時顯示進線回路的三相電流值、三相相電壓值、三相線電壓值、有功功率、無功功率、視在功率、電度、頻率、功率因數等電網參數值，并對系統所采集到的數據進行處理、顯示、存檔和報表自動打印，即時顯示事件記錄和故障記錄，并提供聲光報警。

解決方案采用杭州領琪電力專用數據采集器，支持有線與4G無線聯網，可靠性高且配置靈活，可根據實際需要隨時增加功能。并且配備觸摸顯示屏方便用戶現場查看和操作。
將配電的二次設備(綜合保護裝置、多功能電力儀表、變壓器溫控等)進行實時監測管理，實現遙測、遙信、遙控功能。

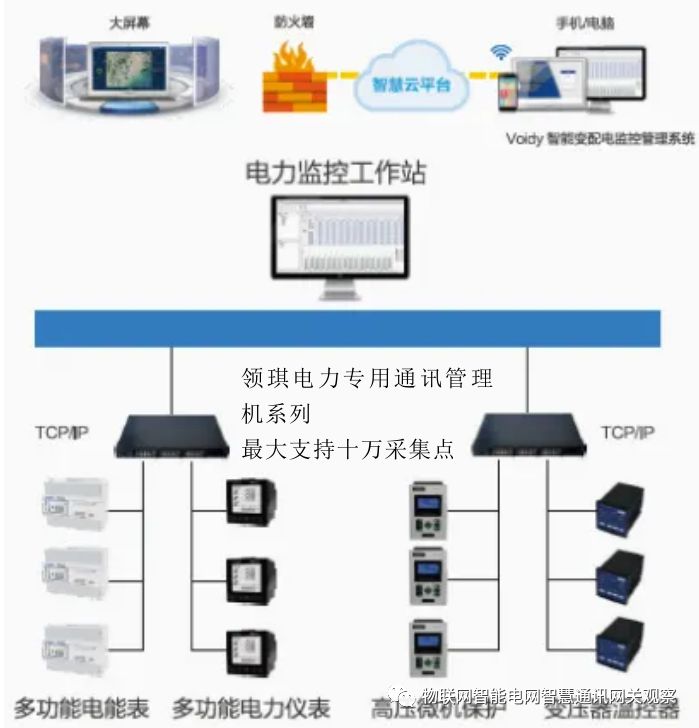

運用RS485通訊有線組網的方式，支持遠程監控，無人值守更便捷。該項目共分為三層：現場設備層，網絡通信層，主控層。

由主站后臺監控設備構成，是系統的控制中心，顯示人機界面，完成對整個系統的數據收集、處理、顯示、監視功能，并經過相應權限對相應設備進行控制。

領祺配電房綜合監控系統可以放在生產現場控制中心 硬件工業服務器內置WEB SCADA 可以自主設置安全訪問策略 投射大屏或遠程APP

可根據項目一次圖紙和生產環境定制界面，也可以整合集成在已有平臺系統

采集通訊接口層：

是系統網絡構成的紐帶，完成主站監控管理層和現場設備間隔層之間的實時信息傳輸交換，完成現場電力儀表、保護自動化裝置的接入，實現通訊接口物理介質和協議規約的轉換、接入。通信接口層設備包括通訊管理機、串口服務器、無線GPRS/NB-1OT數據遠傳終端、無線G網關等通訊網絡設備。

現場設備間隔層：

智能設備完成測量、保護、控制、操作監控等功能由微機智能保護裝置、電力監控儀表、PLC等智能設備組成，智能設備具有網絡通訊功能。通過通訊網絡上送裝置測量、保護動作SE等信息，通過接收主站操作命令實現遠程控制。

功能界面可以直觀顯示各回路電量參數和運行狀態，當回路狀態發生改變對應不同的顏色標識功能。

越限告警功能，當遙測變量超出設定值時，計算機會發出報警聲音。

事故告警功能，當各開關出現過載跳閘、短路跳閘等故障時，系統主界面會彈出相關回路設備信息，并可進行維護操作，系統可對故障回路設置標示牌。趨勢曲線分析功能，系統可根據實時數據和歷史數據生成曲線圖，可對歷史曲線圖分析，查看歷史趨勢。

Web發布功能可實現多個管理者同時查看，可根據用戶設定的權限進行數據的監控、采集、輸入等功能。系統可根據客戶要求定制各種報表，系統可進行設備運行維護記錄管理、歷史數據查詢、日常管理等功能。

SCADA系統的應用領域很廣，它可以應用于能源電力系統、水利水務、環境監測、給水系統、石油、化工、汽車以及過程控制等諸多領域。

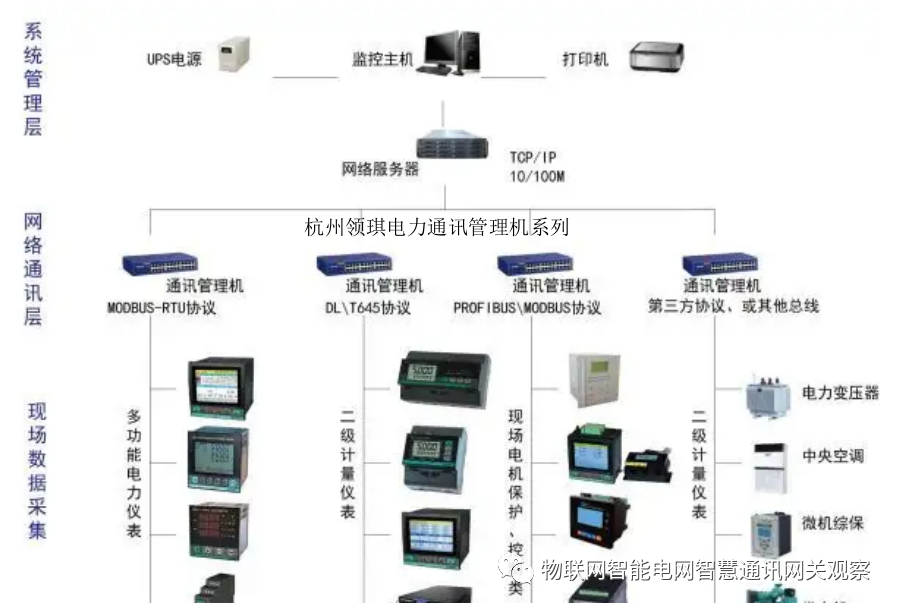

能耗管理系統網絡結構

1、數據采集層

● 各種能源計量監測裝置組成，例如變壓器臺區、配電室、開關柜、樓層配電箱的保護裝置、多功能儀表、環動傳感器、無線物聯網儀表等

● 數據采集層內的各種監測裝置必須具備通信功能，最常見的是RS485接口

● 數據采集層內的裝置將監測到的各種數據通過RS485接口，傳輸到通信管理機(或稱為串口服務器)，通過通信管理機上的端口連接到數據服務器和管理軟件

2、網絡通信層

● 網絡通信層決定數據采集層采集的數據通過何種方式傳送到數據服務器

● 根據對網絡通信層投資的多少，可以采用光纖通信、4G無線通信、RJ45接口通信等

● 內部網絡常常采用身份驗證、數據加密等方式保證數據的安全傳輸

3、系統管理層

● 以應用軟件為核心，包括數據庫系統、Web服務器等，將通過數據采集層采集到的，又通過網絡通信層存儲在服務器內的數據進行分類，監控，并由打印機輸出成報表，或通過屏幕墻將某些數據公示

● 當某些數據出現異常時，再由數據采集層的儀表上的輸出繼電器信號，控制相應回路或閥門的開閉

● 可以通過外網，對手機或郵箱發送短信或郵件

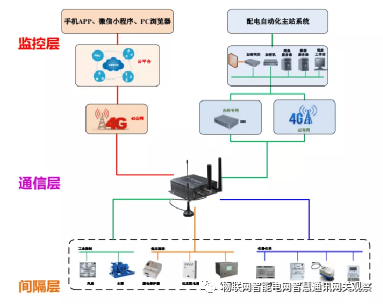

系統結構圖：

整個配電站智能綜合管理系統或能效運維管理系統中，數據采集通訊網關承上啟下，鏈接各種設備，智能終端或一次設備上的采集設備，各種監控安防設備、動環監測設備，是配電站智能化的中樞，數據采集器由嵌入式硬件、Linux系統、應用程序三部分組成。

其硬件組成框架如下：

隨著社會的快速發展，用戶對供配電自動化和智能化的要求越來越高，實現配電室的無人職守已經成為未來配電自動化發展的一個方向；變配電監控系統能提高工業高低壓配電環節的自動化管理和用電安全的可靠性，通過系統的運行，能降低設備運行成本，提高配電自動化質量。
