系統通信

系統通信是為上級主管部門對電場生產調度和現代化管理提供電話通道，并為遠動和

計算機監控系統等提供信息傳輸通道。線路保護不需配置單獨通道。

根據為滿足該太陽能光伏發電場對外通信的要求，太陽能光伏發電場對外通信通道建議如下：

太陽能光伏發電場敷設1根12芯OPGW光纜至35kV對側變電所，該光纜作為系統通信通

道。

具體以項目接入系統審查意見為準。

通信設備配置

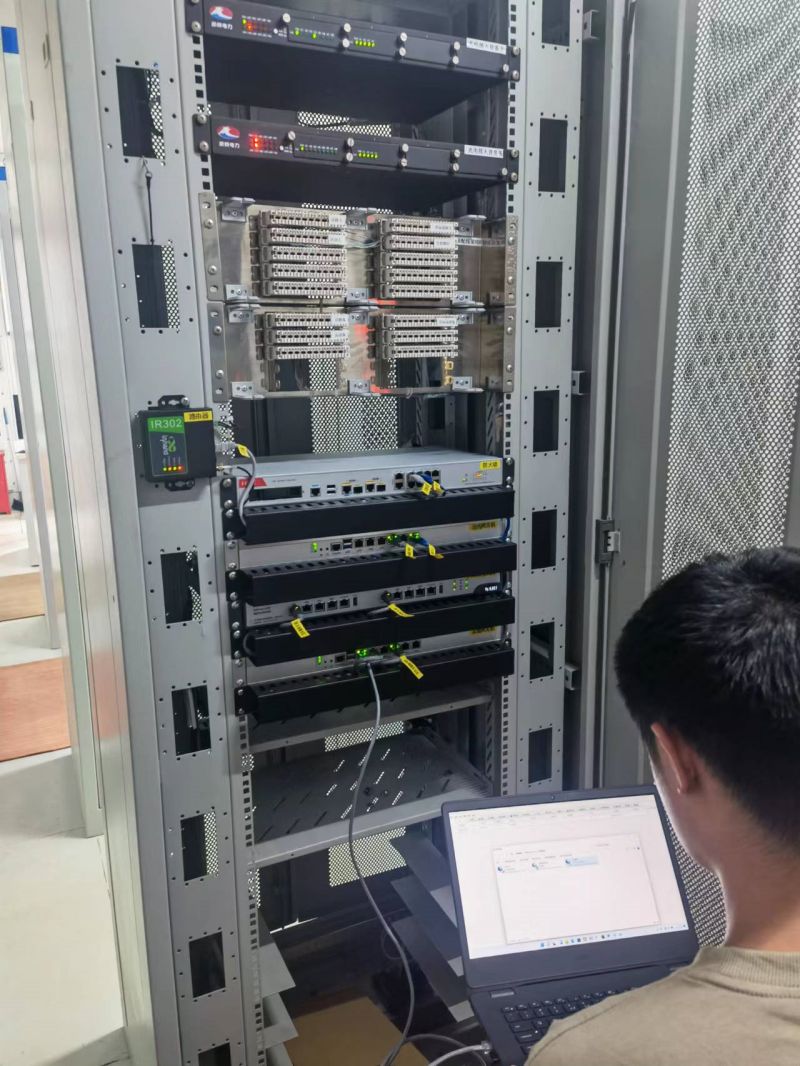

太陽能光伏發電場中配置1面通信光配架屏。為了滿足光纖通信的要求，配置光端機1

套;列數字式程控交換機，列通信高頻開關電源1套，并配置1組免維護蓄電池。

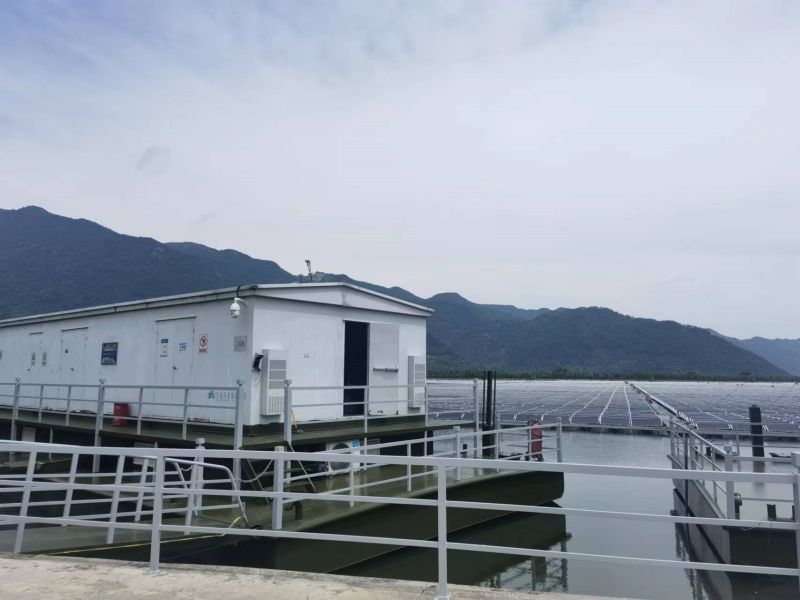

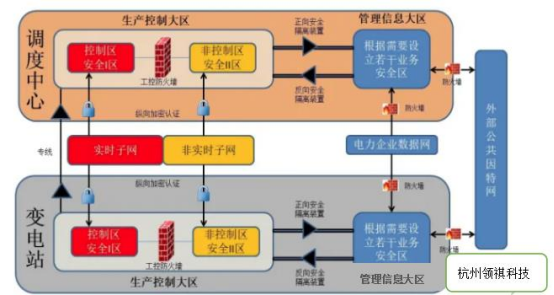

太陽能光伏發電場配置調度數據網絡接入設備和網絡二次系統安全防護設備各1套。

在對側變電所，列1面通信光配架屏，配置光端機1套；在省調、地調各配置PCM智能

交叉設備1套及相應的音頻配線設備。

工程中列省調和地調的調度端通信接口費。

具體以項目的接入系統審查意見為準。

繼電保護

在并網系統側配置相應的保護（熔斷器或自動空氣開關）設備能夠快速切除故障，在并網線路段到下一級升壓站之間設置微機型電流保護裝置。發電容量不大的光伏發電場側可選配置線路保護。

電能量采集

出線側為關口點，需配置關口電能表，采用主備表方式。在發電場中設置1套電能采集裝置，完成電能量的采集。

電能量信息通過PBOX1120-4G數采網關采用有限/無線網絡傳輸方式傳送至電網電能計量主站系統，采用程控撥號方式作為備用方式。

遠動信息

遠動信息通過PBox6220A優先采用網絡傳輸方式,就近接入電力數據網。

采用常規點對點遠動方式作為備用傳輸方式，與調度進行通信。通信規約應滿足調度

端的要求。

根據《電力系統調度自動化設計技術規程》（DL5003-91）的規定，遠動信息內容如下：

a.遙測量

發電場有功功率、無功功率、功率因素

線路有功功率、無功功率

分段有功功率、無功功率

主變各側有功功率、無功功率

母線電壓、頻率

電容器無功功率

b.遙信量

斷路器位置信號

隔離開關位置信號

主變保護動作信號

主變異常信號

c.控制量

斷路器

隔離開關

微機保護裝置的投退

d.電能量

發電場有功電能

線路有功電能

主變各側有功電能

安消防系統

太陽能光伏發電場內配置視頻監視系統主站1套，在戶外場地、主變室、配電裝置室、

繼保室、通信機房、電容器室和電纜層等處配置攝像頭，相應實現燈光控制。

考慮到安全防范的需要，站內設置技防系統1套，設置門禁系統，在四周圍墻安裝周

界報警裝置，在建筑物的底設置非法入侵報警裝置。

安消防設備可通過PBox8620設備接入輔控系統SCADA。

調度和電廠自動化SCADA

需要相關調度端接口費用。

太陽能光伏發電場由省調和地調調度，發電場內配置一套變電場自動化監控系統(SCADA)，SCADA系統負責完成所有自動化信息采集及遠動規約轉換，同時向電網調度中心傳送遠動信息。

1）由調度下達控制命令，通過場內計算機監控系統實現自動運行。

2）由運行人員在中控室下達控制命令，通過場內計算機監控系統實現自動運行。

3）在就地控制盤上控制。在中控室操作員工作站上可選擇“調度”和“中控室”控制方式。缺省選擇為中控室控制。在監控系統的各就地控制單元，設有“就地”和“遠方”選擇開關，缺省選擇為就地控制。事故停機等操作不受控制權設定的制約。

整個自動化系統采用分層、分級處理、按間隔分散采集的系統，分為二層：上層為集控層計算機系統由雙以太網聯結的2臺操作和主處理機（雙顯示屏）、1臺工程師工作站（單屏）、1臺運行統計管理工作站（單屏，PC級服務器）、1臺廠長終端和2臺前置處理機組成；下層為間隔層測控單元，按回路為單元配置I/O測控單元，各箱變回路的測控單元分散安裝于就地，升壓站的測控單元采用集中組屏安裝在繼電器室。為節省投資，35kV部分測控單元考慮和微機保護合一。

自動化系統能夠實現模擬量、數字量的采集，控制量的輸出功能，并將有關信息通過數據交換網向各級調度轉發，能對數據進行統計、記錄和處理，具有人機會話功能。系統還應具有異常報警和提示的功能、數據庫管理功能、自檢功能、運行值班人員的操作培訓功能、設備臺帳管理功能、事件順序記錄的功能等。

設備控制分三級：

第一級控制，具有最高優先級的控制權在設備就地。當操作人員將遠方／就地切換開關放在就地位置時，將閉鎖所有遠方遙控功能，進行現場操作時，要通過五防裝置的判別，并將結果輸出至硬件鎖，操作人員持鎖操作。操作后的回路狀態變化通過硬件鎖輸入至五防裝置。自動化系統實時畫面，通過開關位置信號予以刷新。

第二級控制，即次高優先級的控制權在站內操作及主處理機。當設備就地的遠方／就地切換開關放在遠方位置時，先在五防裝置上進行操作預演。校驗通過后，在站內操作及主處理機上才能進行控制操作，操作后的回路狀態變化輸入至五防裝置。自動化系統實時畫面，通過位置信號予以刷新。

第三級控制權在遠方調度端或控制中心。自動化系統接收遠方遙控命令后，執行遙控命令。如遙控執行失敗，則通過告警信號返送至控制端進行提示。
