1.1產品概述

精靈網關主要應用于工業現場設備規約轉換，實現不同規約的數據采集與轉發，滿足工業、電力相關標準與規范，是廠站與主站之間的通訊橋梁，實現數據從廠站內到集團統一監控運維平臺。

主要應用領域：

1、軌道交通、地鐵、石油、化工、水務、供熱等行業現場儀表傳感器數據采集，遠程監測與控制等。

2、光伏、風電、水電、火電、熱電、微網站內數據采集；

3、變配電站站內通訊通訊；

4、樓宇、建筑、工廠能源監測。

1.2主要功能

1、具備硬件獨立看門狗電路，軟件看門狗，監視并守護進程等；

2、支持RS485、無線4G通信方式；

3、支持多路不同通訊規約采集與轉發；

4、支持LUA腳本自定義計算，控制及數據分發處理等；

5、具備遠程云端管理系統；

5、可選4G全網通模塊。

1.3主要特點

1、高性能嵌入式處理器ARM，300MHz，可實時處理1500測點；

2、64MB內存，標配128MB ND Flash存儲；

3、工業級設計，工作溫度：-40~80℃；

4、硬件與軟件雙看門狗，確保系統穩定可靠運行；

5、支持多種工業與電力通訊規約，具體詳見《精靈網關規約庫清單》；

5、支持本地/遠程可視化管理，通訊調試等。

1.4規約庫清單

智能網關運行LCP數據采集核心軟件平臺（簡稱LPC軟件）。每種通訊協議在LPC軟件中都是一個獨立的SO庫，在設備啟動時，LPC軟件讀取配置好的工程，根據配置好的工程動態加載需要用到SO庫。當開發新的通訊協議或擴展已有通訊協議時，不影響原有系統其他通訊協議的穩定性。

目前智能網關支持的主要規約有：

1、MODBUS RTU主站、從站；

2、CDT主站、從站；

3、IEC101主站、從站；

4、IEC103串口主站；

5、電表DL645-1997、DL645-2007、DLT698.45協議；

6、施耐德M218協議；

7、朗新/新耀光伏平臺；

8、正泰中自光伏平臺；

9、國網云（光伏扶貧電站）

10、阿里云工業物聯網平臺MQTT；

11、鼎控、三水智能、京禾、方竹、振華電氣、萬馬MQTT等；

12、新能源各類逆變器、氣象站協議等。

2.1技術參數

2.1.1 硬件參數

2.2 設備外觀

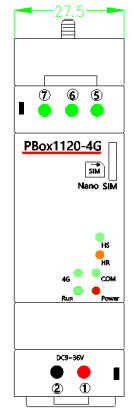

盒體正面

圖2.2.1盒體正面圖

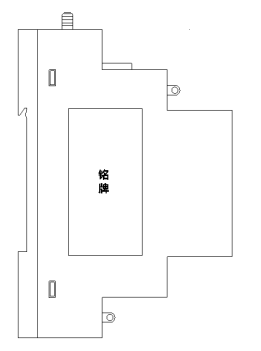

盒體側面

圖2.2.2盒體側面圖

名牌內容（僅供參考，請以實物為準）

2.3 指示燈
