1.產品概述

工業通信網關主要應用于工業現場設備規約轉換，實現不同規約的數據采集與轉發，滿足工業、電力相關標準與規范，是廠站與主站之間的通訊橋梁，實現數據從廠站內到各級調度系統或集團統一監控運維平臺。

工業通信網關主要應用領域：

1、軌道交通、地鐵、石油、化工、水務、供熱等行業現場PLC、控制系統、各類控制器、儀表傳感器數據采集、SCADA數據轉發，遠程監測與控制、內網穿透等。

2、智能工廠數據采集、計算、轉發

3、光伏、風電、水電、火電、熱電、微網站內數據采集與轉發；

4、變配電站站內通訊與調度通訊；

5、樓宇、建筑、工廠能源監測。

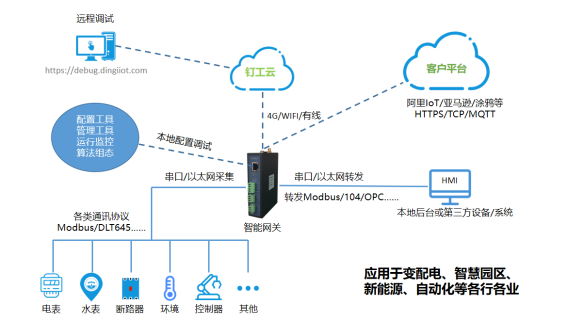

圖1-基本功能框架

2.功能特點

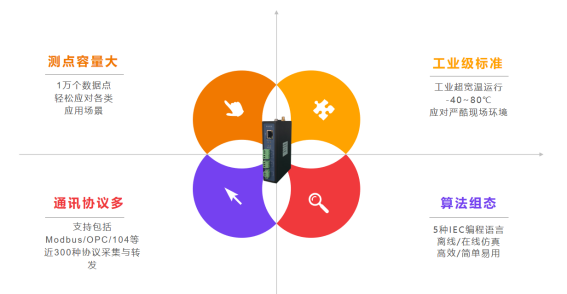

圖2-主要亮點

2.1主要功能

ü 具備硬件獨立看門狗電路，軟件看門狗，監視并守護進程等；

ü 支持RS485、RS232、以太網、無線4G、WIFI等通信方式；

ü 支持多路不同通訊規約采集與轉發；

ü 支持PLC、觸摸屏等遠程編程、調試、程序上傳下載；

ü 單串口支持多種通訊協議與波特率參數設置；

ü 支持LUA腳本自定義計算，控制及數據分發處理等；

ü 支持串口/以太網規約時鐘同步、NTP對時服務；

ü 支持歷史數據存儲、日志存盤；

ü 具備圖形化的客戶端管理工具、遠程云端管理系統；

ü 可選4G全網通、WIFI無線模塊。

2.2主要特點

ü 高性能嵌入式處理器Cortex-A7，528MHz；

ü 128MB內存，標配256MB ND Flash存儲；

ü 工業級設計，工作溫度：-40~80℃；

ü 硬件與軟件雙看門狗，確保系統穩定可靠運行；

ü 支持多種工業與電力通訊規約，具體詳見《工業通信網關規約庫清單》；

ü 支持本地/遠程可視化管理，通訊調試，控制等。

2.3規約庫清單

工業通信網關運行LCP數據采集核心軟件平臺（簡稱LPC軟件）。每種通訊協議在LPC軟件中都是一個獨立的SO庫，在設備啟動時，LPC軟件讀取配置好的工程，根據配置好的工程動態加載需要用到SO庫。當開發新的通訊協議或擴展已有通訊協議時，不影響原有系統其他通訊協議的穩定性。

目前工業通信網關支持的主要規約有：

ü MODBUS RTU/TCP主站、從站；

ü 西門子/施耐德/松下/三菱/歐姆龍/GE/AB/永宏/匯川/信捷/禾川等PLC協議；

ü 發那科/三菱/西門子/廣數/華中數控/兄弟/哈斯/海德漢等CNC協議；

ü OPC UA采集、轉發；

ü 電表DL645-1997、DL645-2007、DLT698.45-2017協議；

ü 水/熱表CJ-T/188協議；

ü 儲能電總協議；

ü CDT主站、從站；

ü IEC101主站、從站；

ü IEC103串口/網絡主站；

ü IEC104主站、從站；

ü 南自以太網103采集與轉發；

ü 南瑞以太網/串口103；

ü 金智以太網103；

ü 許繼串口103，以太網103，以太網104；

ü 四方CSC2000客戶端及服務器協議；

ü {威遠102協議

ü 天正明日以太網103；

ü 以太網轉串口透明傳輸；

ü 朗新/新耀光伏平臺；

ü 正泰中自光伏平臺；

ü 鼎控/協鑫/萬馬/振華/阿里物聯網/三水/正泰物聯網/涂鴉智能等MQTT平臺；

ü 各類HTTP協議；

ü 新能源各類逆變器、氣象站協議等。

3.產品介紹

3.1硬件參數

3.2外觀尺寸

3.2.1外觀尺寸

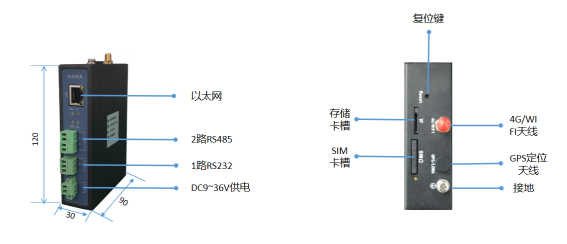

3.3接口說明

本設備具有9~36V直流輸入供電，接口定義如下：

+（正），-（負）

本設備具有1個百兆以太網接口，指示燈定義如下：

橙燈代表信號傳輸指示燈ACT，閃爍，表示有網絡數據的收發；

綠燈代表連接指示燈LINK，亮，表示網絡連接正常；

3.3.2以太網接口

本設備具有2路RS485接口（COM1~COM2），每個接口定義如下：

A：RS485的A

B：RS485的B

本設備具有1路RS232接口（COM3），每個接口定義如下：

Tx：COM3，RS232的A

Rx：COM3，RS232的B

G：COM3，接地

3.4安裝方式

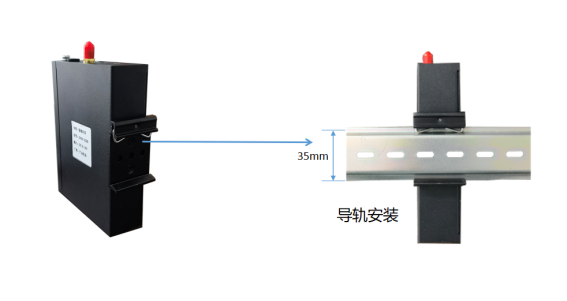

圖3.4.1硬件安裝

3.5網關配套軟件

支持本地及云端調試，便捷高效的軟件工具。

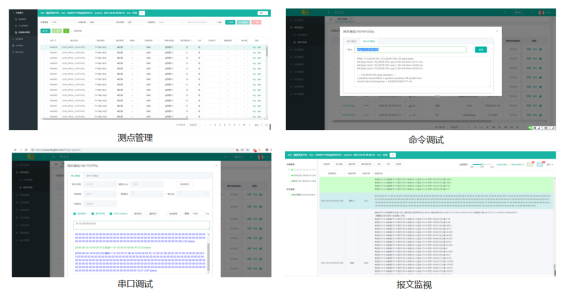

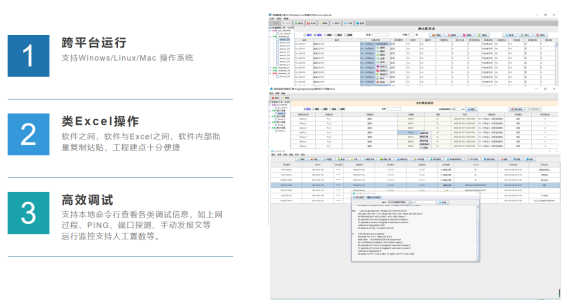

圖3.5.1-高效本地工具軟件

圖5.5.2-云調試

4.典型組網

4.1工業物聯網數采

在每個分散工廠區域內，可采集工廠分區內的PLC、儀表等數據，傳輸至工廠集中監控室或直接傳輸至云端大數據平臺。

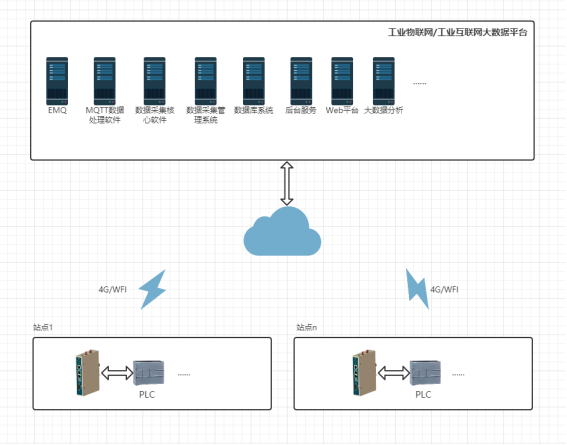

4.1.1工業物聯網數采

4.2 PLC遠程控制

PBox2320智能網關支持以太網的PLC和觸摸屏，串口的PLC，觸摸屏，以及變頻器，伺服器，以及各種儀表儀器的遠程上下載程序監控，遠程調試。支持WINCC、組態王、力控等等組態軟件遠程組態、遠程監控。

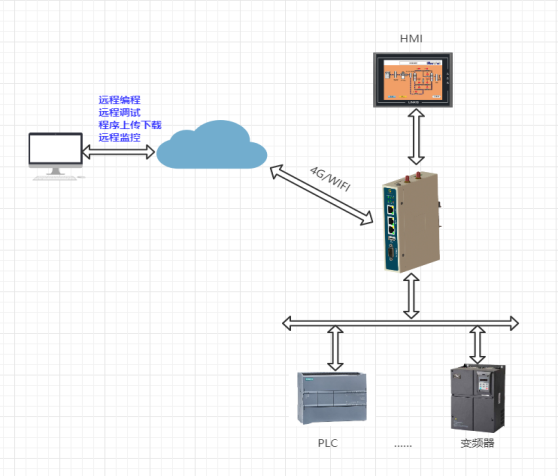

4.2.1 PLC遠程控制

4.3 內網穿透組網

隨著各行業信息化、智能化、數字化推廣應用，各級廠站內數據要傳輸至集團運營管理中心，進行統一監控、管理，廠站內PLC數據接入外網，通過智能網關，在集中監控的中控室，無需服務器，無需固定IP，實現現場PLC數據采集與控制，完成現場PLC內網穿透，SCADA軟件可直接讀取中控室的智能網關數據，智能網關通過4G或有線轉換至現場智能網關與PLC，通訊組網應用如下圖所示。

4.3.1 PLC通訊組網

智能網關亦可通過4G或有線網絡將數據傳輸至釘工云系統，完成分散的PLC數據采集與控制，在釘工云系統中，可實現數據的實時監測與控制，測點的管理，通道監測等工作，同時可實現不同應用場景的畫面組態，通過簡單的拖拉拽即可實現WEB/手機端實時畫面監控。
