逆變器批量管理智能批量采集配置升級和IV曲線掃描，逆變器運維極簡方案

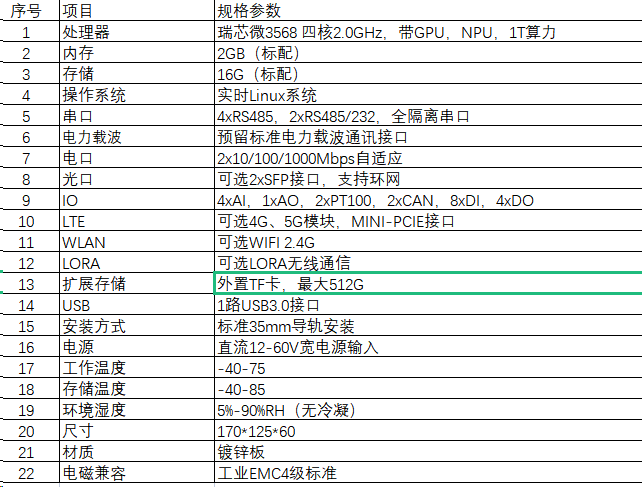

PBOX8628

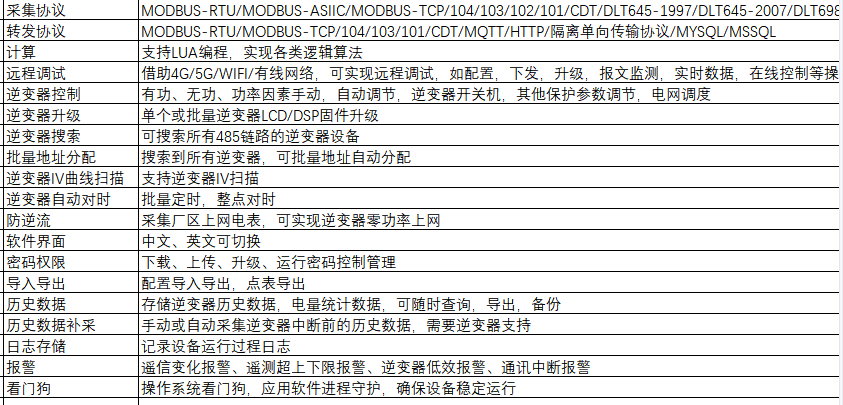

l 采集逆變器數據，向逆變器轉發控制指令，有功、無功、功率因素手動，自動調節，逆變器開關機，適配逆變器協議與用采協議，其他保護參數調節，電網調度；

l 逆變器升級：?jiǎn)蝹€(gè)或批量逆變器LCD/DSP固件升級

l 內嵌安全芯片，具備數據加解密功能。

?從有了IV曲線掃描功能，檢測組件再也不?爬屋頂了

在光伏系統中，組件成本占?最?，對系統發電量影響也是最?，組件要安裝在露天場所，容易受到外界環境影響。據統計，組件上的灰塵、樹葉等臟污，組件局部遮擋，旁路?極管、硅?、組件功率PID衰減等因素對系統發電量影響最?。組件出了故障，在?型戶?系統，?般是通過?測來檢查，在中?型系統，則通過專業組件I/V曲線測試儀來檢測。

經過多年的現場調研，收集了光伏組件各種故障下不同的I/V曲線，并加以創新整理，模擬I/V曲線測試儀的原理，開發了組件I/V曲線掃描功能。它和?測組件故障相?，不僅不??塊塊去觀察組件，?且??測更準確，速度更快；和專業組件I/V曲線測試儀對?，它同樣可以達到相同的效果，且不?購置昂貴的設備，也不?拆取組件，更?便和經濟。

1組件I/V曲線測試的意義

光伏I/V曲線是指組件輸出電流與輸出電壓的關系，?旦組件發?陰影遮擋、損壞或者接觸不良等情況時，組件和組串的I/V曲線都會發?明顯的變化。不同的故障類型, 曲線會不?樣,因此根據曲線可以初步判斷組件是何種故障,再根據故障類型采取相應的措施。

?1、測量組串開路電壓Voc和短路電流Isc

?2、測量最?功率點電壓Vmpp和電流Impp,峰值功率Mmax

?3、識別光伏組件/陣列缺陷、陰影遮擋、灰塵損失、溫升損失、功率衰減、串并聯適配損失等問題。

2認識組件I/V曲線

光伏組件的特性曲線，正常的時候如下圖紅?的線，曲線包括三個部分的平滑部分，第?部分是“?平線”（近乎?平，只有?點點下降），第?部分是“膝蓋”（近乎圓弧），第三部分是“墻”（近乎垂直）。

如果組件出現故障，I/V曲線就會發?變形，下線是?種常見的典型異常的I/V曲線。

1）多階梯或凹陷曲線

曲線中的階梯或凹陷表?被測試的陣列或組件的不同區域之間的不匹配情況，可能會有如下情況引起：

陣列或組件局部遮擋；陣列或組件局部污漬或以其他?式遮蔽（?如雪等）；電池?/組件損壞；旁路?極管短路。

2）短路電流偏?

導致組件短路電流偏?的原因：組件??積均勻污染，組件功率衰減（如焊帶氧化、EVA變黃、電池?隱裂和熱斑）3）

3）開路電壓偏低

開路電壓偏低的原因：組件旁路?極管導通或短路，組件數量錯誤，組件正極或者負極對地絕緣不好，電勢誘導衰減（PID），整個電池?/組件/組串有明顯的、均勻的遮擋,組件溫度升?。

3逆變器I/V曲線掃描操作步驟

▼可以采?領祺本地調試?具或釘工云管理系統進?智能檢測界?

陰影遮擋現場實測

逆變器接6路，采?285Wp組件，第1路到第5路MPPT的組串，是24塊?串，第6路MPPT的組串是20塊?串。

遮擋的組件

將第1路MPPT接的6塊組件遮擋，分別掃描有遮擋和?遮擋時的I/V曲線，得到對?圖形。通過分析光伏陣列的I/V特性曲線形狀，不僅可以初步判斷光伏組件是否正常，還可以查找到有故障的光伏組件，?逆變器集成了這個功能，?便快捷查找組件故障，省時省?省錢，給投資?和運維?帶來了極?的便利。
