1. 產品概述

領祺中高端系列通訊管理機、物聯網主機均具備IEC61850協議轉換能力，根據項目實際需要采集的點數和計算復雜度，推薦最具性價比的產品。
無需編程，0代碼，杭州領祺科技IEC 61850規約轉換器通過工具軟件方便快捷地配置，實現 GOOSE采集、SV采集、GOOSE轉發、61850采集、61850轉發等。節約二次開發的工程成本。可以集中管理，工程配置界面友好，廣泛用于各類電站配電站智能化升級項目中。

IEC61850是關于變電站自動化系統的完整的通信標準體系。與傳統的通信協議體系相比，在技術上IEC61850通訊規約具有突出地特點：使用面向對象建模技術；使用分布、分層體系；使用抽象通信服務接口、特殊通信服務映射SCSM技術；使用MMS技術；具有互操作性；具有面向未來的、開放的體系結構。規約轉換器主要應用于工業現場設備規約轉換，實現不同規約的數據采集與轉發，滿足電力相關標準與規范，實現MODBUS、DLT645等協議轉換成61850協議，或采集61850協議轉換為104、MODBUS等協議功能。

規約轉換器主要應用領域：變電站、在線監測裝置、配電房、發電站等行業等。

領祺61850規約配置文檔在線幫助 詳情 https://dingiiot.com/help-doc/drive_page/61850%E9%87%87%E9%9B%86/

無需編程，只需要配置操作即可實現61850轉發和采集。

2. 功能特點

2.1主要功能

1.具備硬件獨立看門狗電路，軟件看門狗，監視并守護進程等；

2.支持RS485、RS232、以太網、無線4G等通信方式；

3.支持多路不同通訊規約采集與轉發；

4.支持LUA腳本自定義計算，控制及數據分發處理等；

5.支持串口/以太網規約時鐘同步、NTP對時服務；

6.支持歷史數據存儲、日志存盤；

7.具備圖形化的客戶端管理工具、遠程云端管理系統；

8.可選4G全網通無線模塊。

2.2主要特點

ü高性能嵌入式處理器Cortex-A7，528MHz，可實時處理高達8000以上測點；

}ü 256MB內存，標配256MB ND Flash存儲，支持TF卡擴展存儲空間；

ü 工業級設計，工作溫度：-40~80℃；

ü 硬件與軟件雙看門狗，確保系統穩定可靠運行；

ü 支持多種工業與電力通訊規約，61850規約客戶端、服務器；

ü 支持本地/遠程可視化管理，通訊調試，控制等。

3. 產品介紹

3.1硬件參數

3.2產品外觀

3.2.1產品正面圖

3.3接口說明

本設備具有12V直流輸入供電，接口定義如下：

+（正），-（負），G（地）

3.3.1電源接口

本設備具有2個百兆以太網接口，指示燈定義如下：

橙燈代表信號傳輸指示燈ACT，閃爍，表示有網絡數據的收發；

綠燈代表連接指示燈LINK，亮，表示網絡連接正常；

3.3.2以太網接口

本設備具有4路RS485接口（COM1~COM4），每個接口定義如下：

A：RS485的A

B：RS485的B

3.3.3 RS485接口

本設備具有1路RS232接口（COM5），1路RS232調試口，每個接口定義如下：

T1：COM5，RS232的A

X1：COM5，RS232的B

G1：COM5，接地

T0：調試口，RS232的A

X0：調試口，RS232的B

G0：調試口，接地

3.3.3 RS232接口

4. IEC61850協議配置說明

4.1 添加IEC61850接入通道

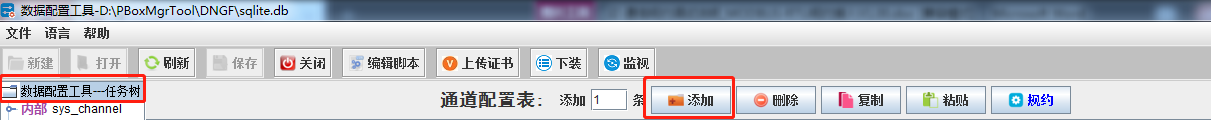

選中左側菜單中“數據配置工具-任務樹”，然后點擊通道配置表中“添加”按鈕，默認增加1行通道配置，如下圖：

新增加通道需要修改的參數如下：

地址：默認，無需修改無實際意義；

描述：根據實際接入裝置進行修改；

類型：修改為采集通道；

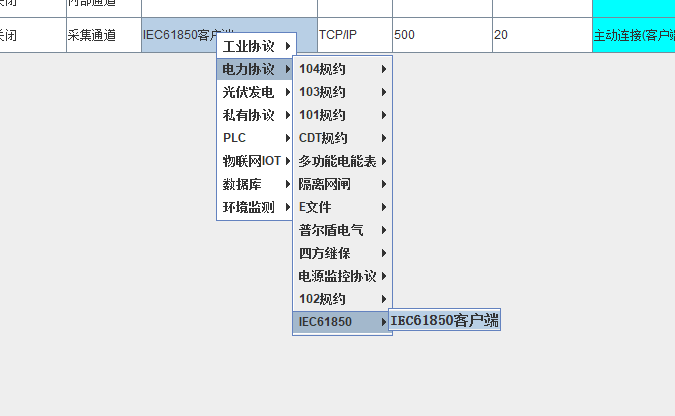

協議：選擇電力協議->IEC61850->IEC，如下圖

協議類型：TCP/IP；

交互頻率（ms）：默認500，默認即可；

每幀間隔（ms）：默認20，默認即可；

角色：等待接入（服務端）；

IP地址：默認0.0.0.0，改成要連接的61850服務器地址；

端口號：默認102(以實際為準)；

超時（ms）：默認3000；

其他參數默認即可，上述修改之后如下圖：

規約說明

無。

{C}2. {C}添加IEC61850接入裝置

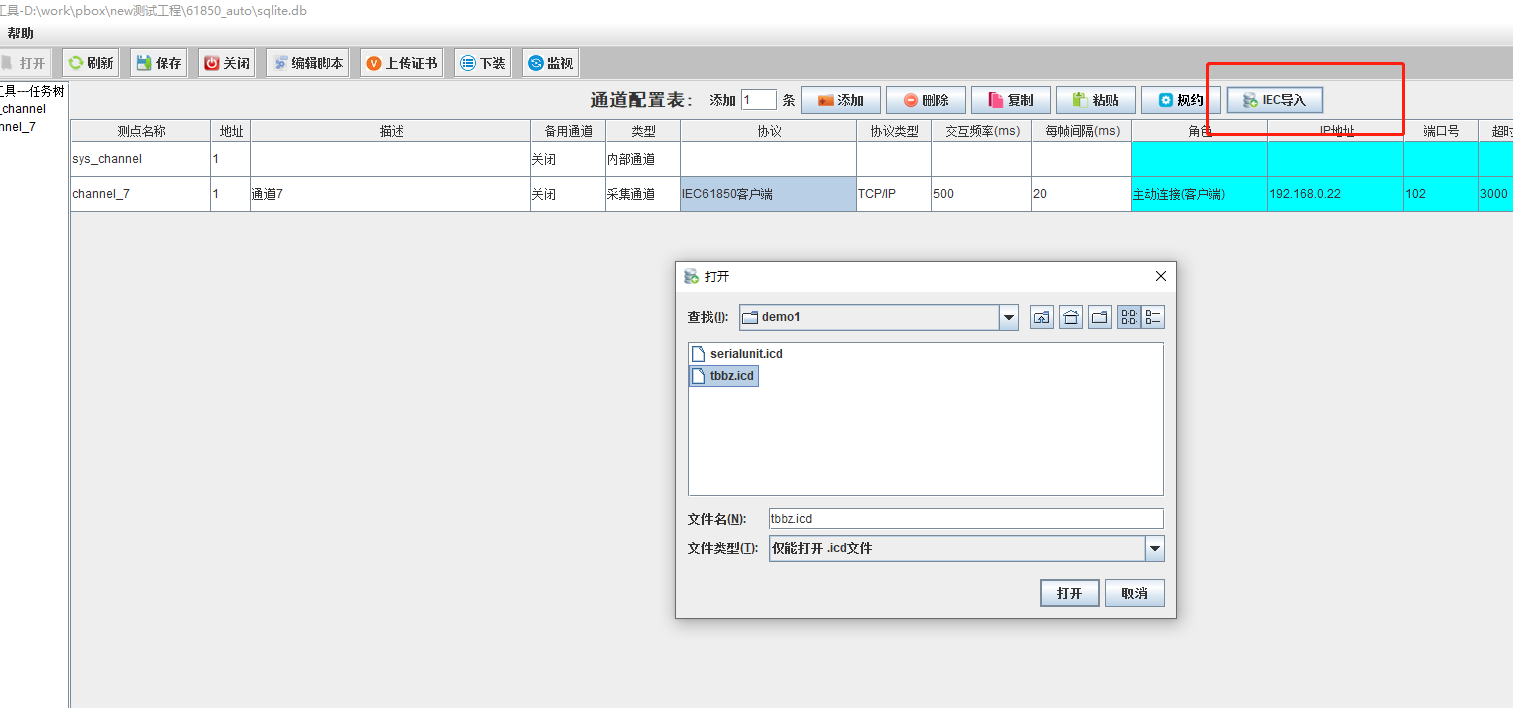

選中上一步添加的IEC61850通道，點擊“IEC導入”按鈕。選中需要裝載的IEC61850設備的ICD文件。如下圖所示。

{C}3. {C}添加IEC61850接入裝置的四遙信息

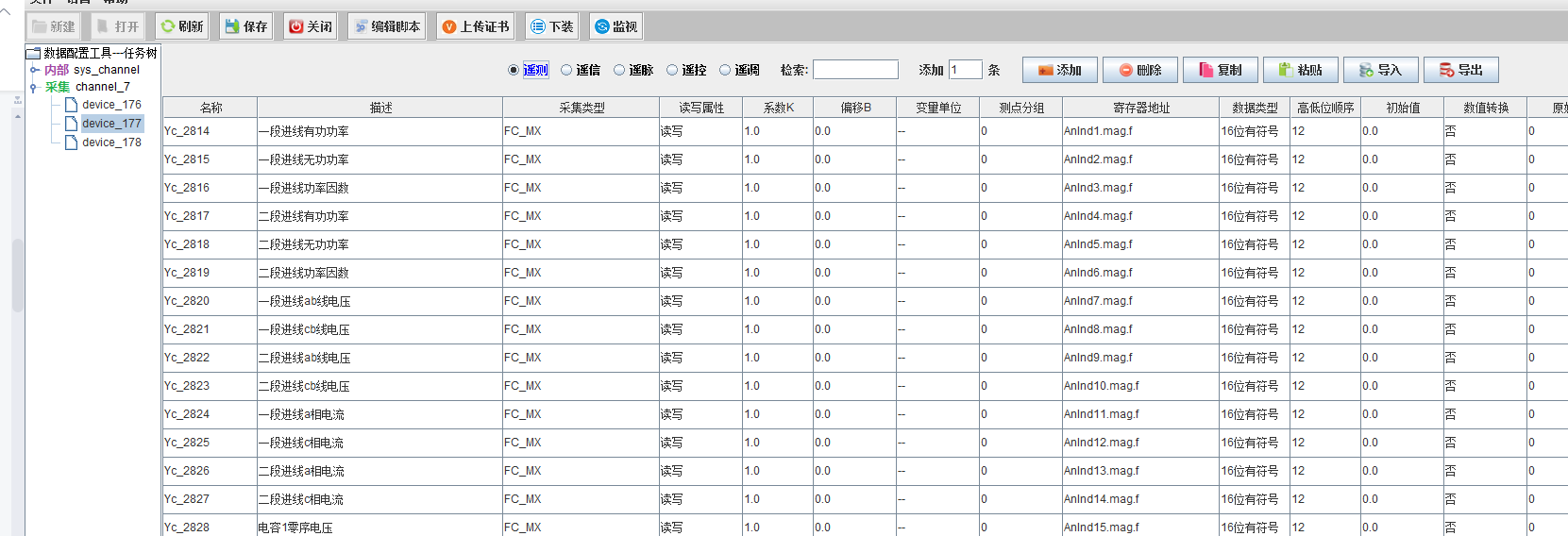

在上一步導入ICD之后，會自動創建設備和四遙測點。用戶可以在加載的四遙測點中，對測點進行操作。在下圖的測點配置中，“數據類型”可以忽視，IEC61850會自動根據讀取的數據的實際類型來處理。

{C}4. {C}下載配置

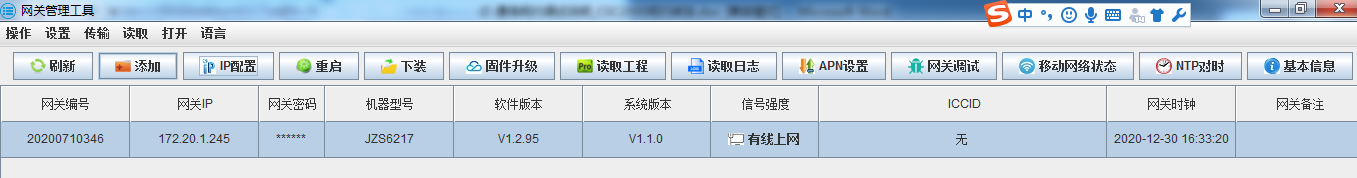

配置完四遙量表后，保存，點擊下裝，彈出網關管理工具，選中通訊管理機。

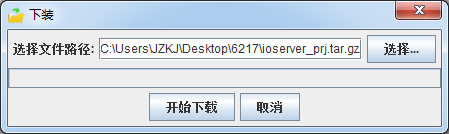

然后點擊“下裝”，選擇對應的ioserver配置文件，點擊開始下載，下裝完重啟即可。

{C}5. {C}模擬通信

下載配置，等待啟動之后，可以使用“IEDScout”軟件來模擬IEC61850服務器。用“IEDScount”與網關進行61850通信。

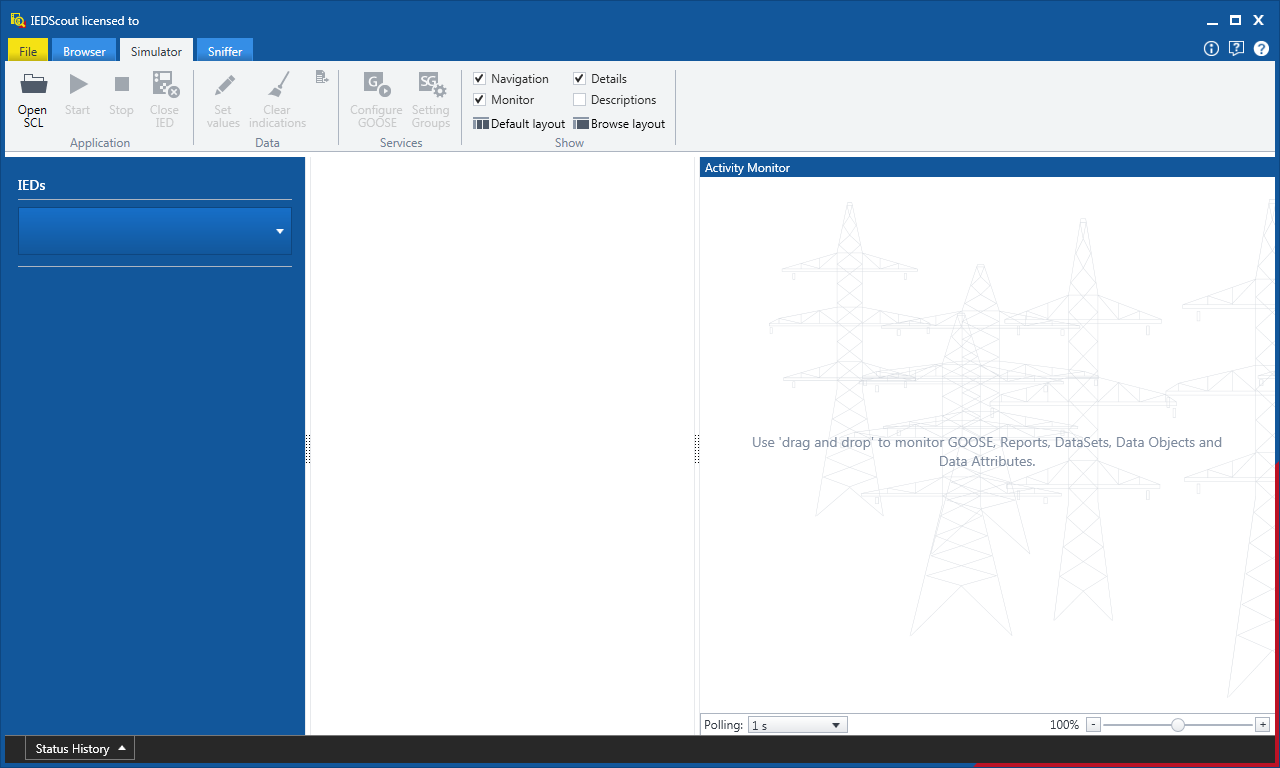

“IEDScount”打開后，切換到“Simulator”界面。如下圖所示：

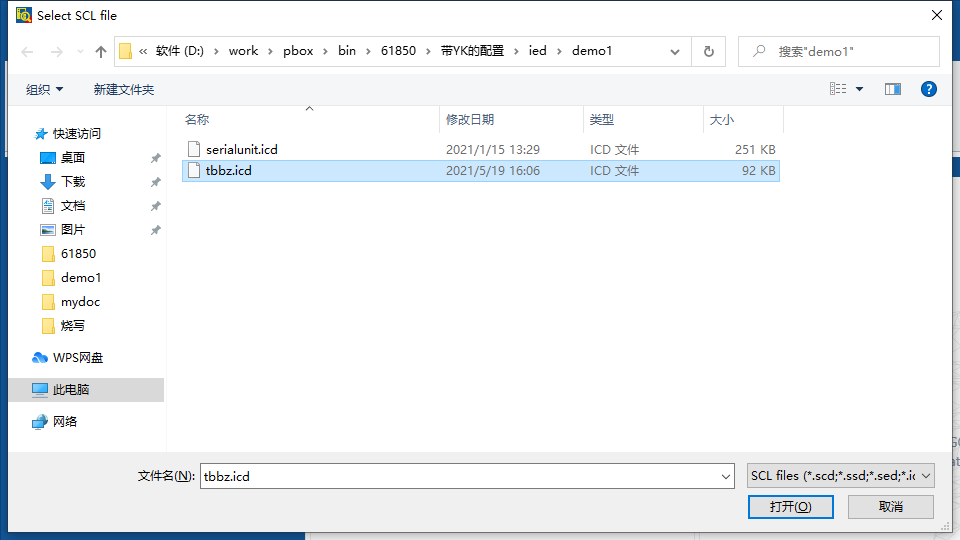

在該界面下，點擊“Open SCL”，選中在第2步操作中同一個icd文件。如下圖所示：

然后點擊“Start”，開啟模擬。如下圖所示。

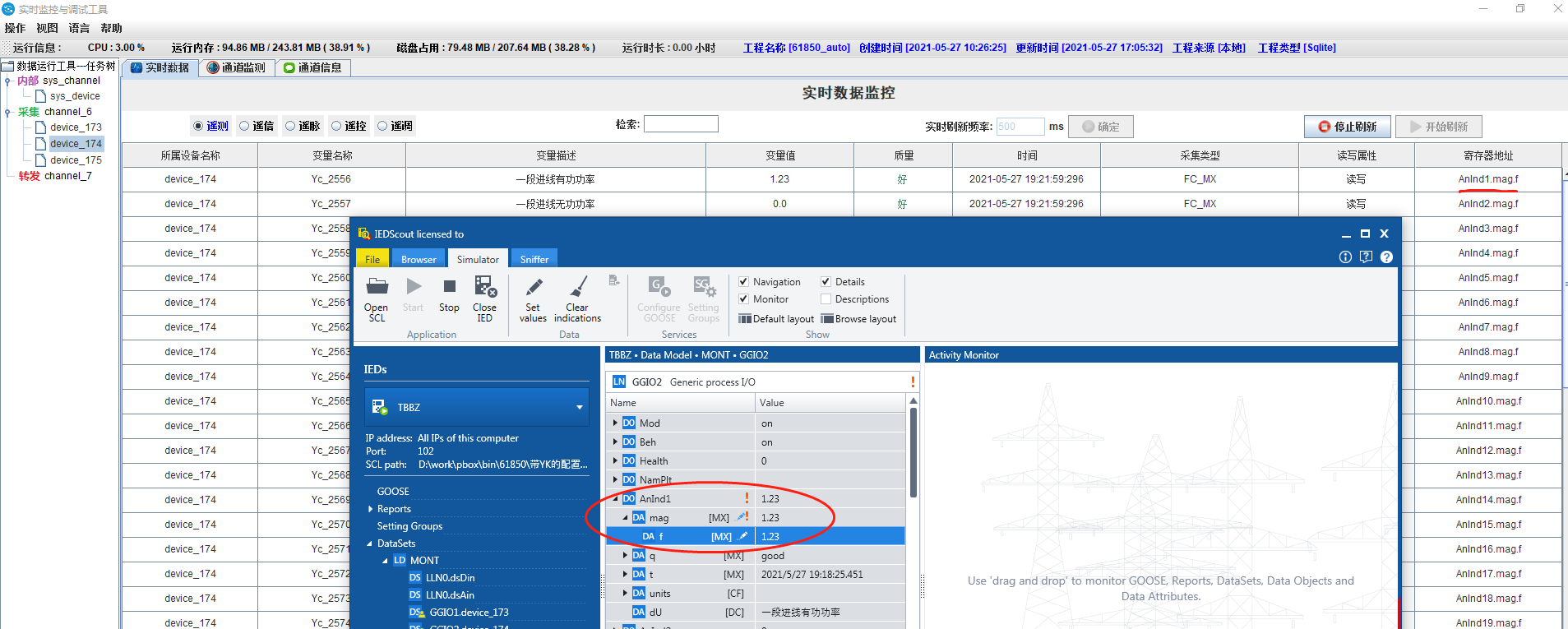

打開“實時監控與調試軟件”，在改界面上可以看到通信數據了。

確定“IEDScout”軟件與網關數據的對應關系的步驟如下：

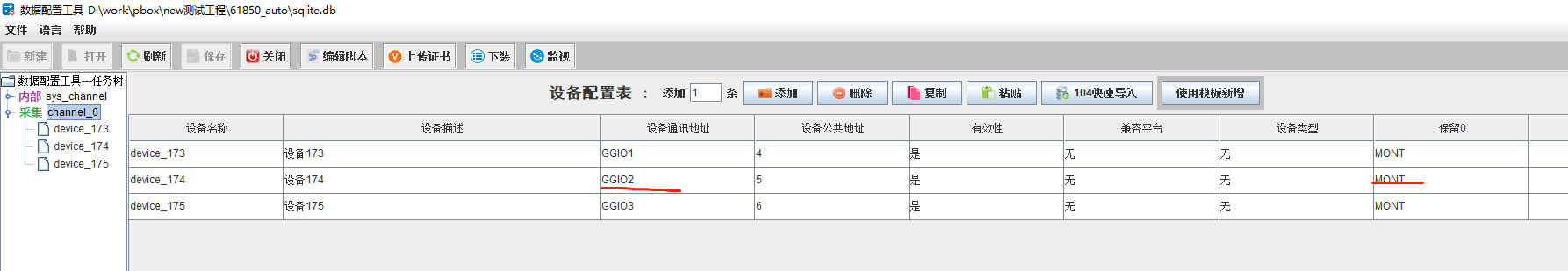

1 先找到設備，設備的“保留字0”對應的是“LD”屬性，設備的通信地址對應的是“LN”屬性：

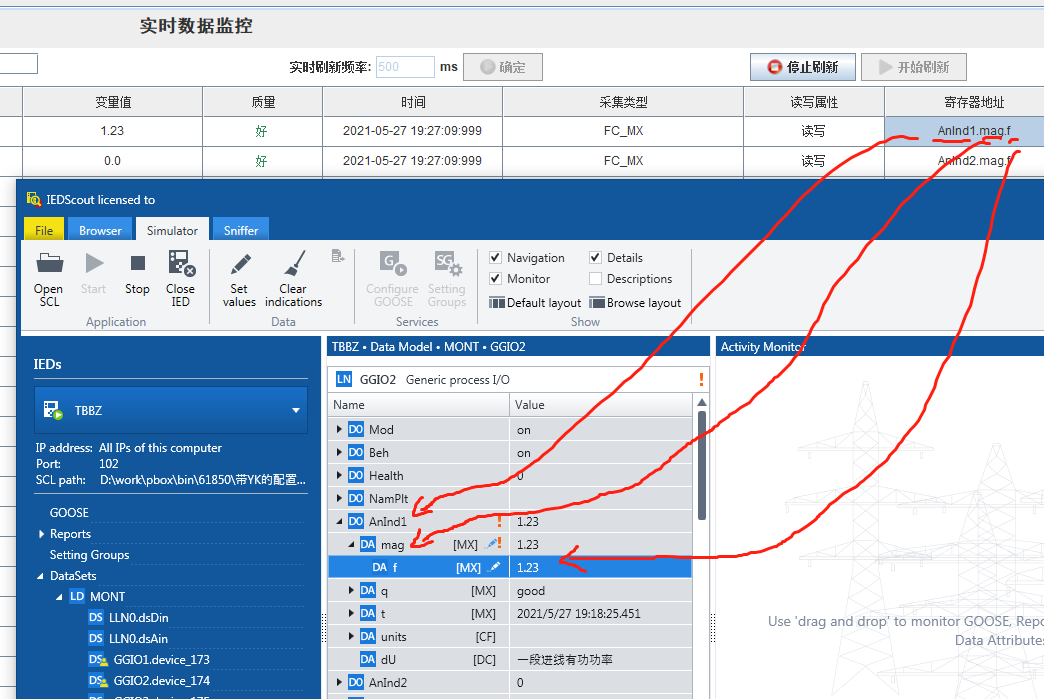

2 找到測點。測點的通信地址的路徑，對應的是61850的樹形結構的節點。如“AnInd1.mag.f”這個測點對應的值就是下圖中的值。

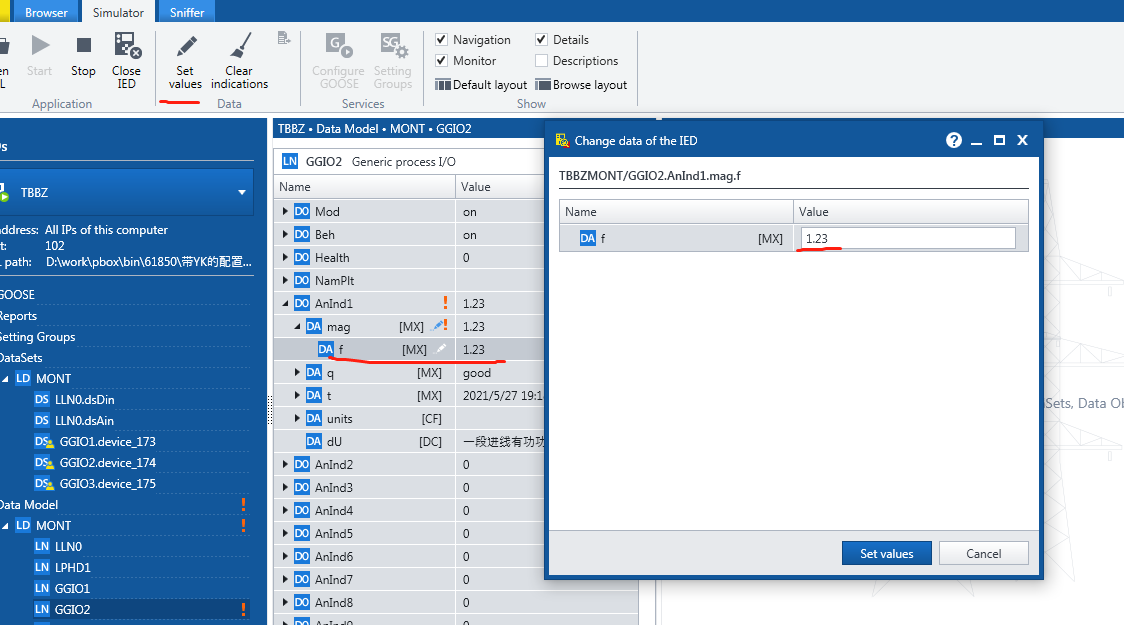

3 IEDScout上修改測點值，來驗證通信效果，如下圖所示。選中要改的數據對象的“DA”，然后點“Set Values”，彈出的界面中編輯要設置的值。設置了新值之后，點“Set Values”就行了：
