1.產品概述

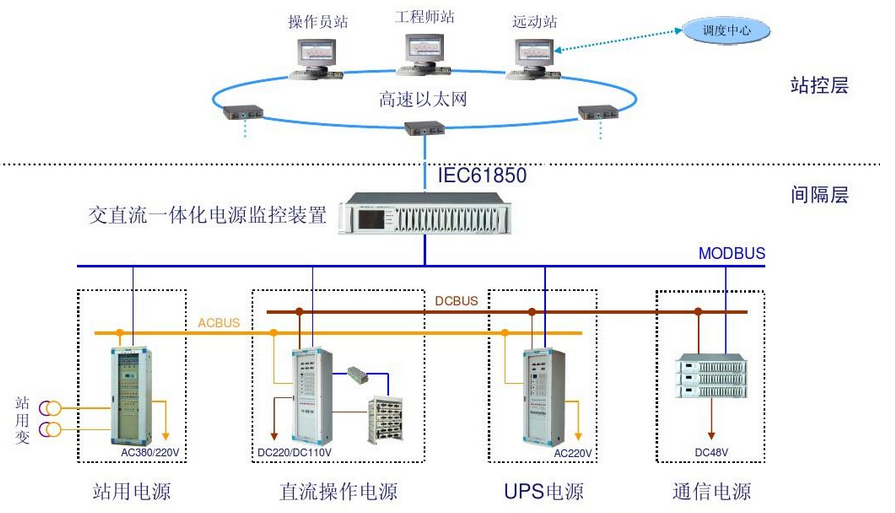

電站變電站電力規約轉換器主要應用于電站變電站各種智能設備電表儀表逆變器輔控終端功率調節無功補償?shù)纫?guī)約轉換，實現不同規約的數據采集與轉發IEC 61850 采集、轉發 GOOSE 采集、轉發 SV采集；滿足工業、電力相關標準與規范，是廠站與主站之間的通訊橋梁，實現數據從廠站內到各級調度系統或集團統一監控運維平臺。

主要應用領域：

1、石油、化工、水務、供熱等行業現場PLC、各類儀表傳感器數據采集、SCADA數據轉發，遠程監測與控制、內網穿透等。

2、智能工廠數據采集、計算、轉發

3、光伏、風電、水電、火電、熱電站內數據采集與轉發；

4、變配電站站內通訊與調度通訊；

5、樓宇、建筑、工廠能源監測。

2.功能特點

2.1主要功能

ü 具備硬件獨立看門狗電路，軟件看門狗，監視并守護進程等；

ü 支持RS485、RS232、以太網、無線4G、WIFI等通信方式；

ü 支持多路不同通訊規約采集與轉發IEC 61850 采集、轉發 GOOSE 采集、轉發 SV采集；

ü　支持PLC、觸摸屏等遠程編程、調試、程序上傳下載；

ü 支持LUA腳本自定義計算，控制及數據分發處理等；

ü 支持串口/以太網規約時鐘同步、NTP對時服務；

ü 支持歷史數據存儲、日志存盤；

ü 具備圖形化的客戶端管理工具、遠程云端管理系統；

ü 可選4G全網通、WIFI無線模塊。

2.2主要特點

ü 高性能嵌入式處理器Cortex-A7，800MHz，可實時處理1萬測點；

ü 128MB/512MB內存，8G eMMC存儲；

ü 工業級設計，工作溫度：-40~80℃；

ü 硬件與軟件雙看門狗，確保系統穩定可靠運行；

ü 支持多種工業與電力通訊規約，具體詳見《智能網關規約庫清單》；

ü 支持本地/遠程可視化管理，通訊調試，控制等。

2.3規約庫清單

杭州領祺萬能電力規約轉換器系列接口種類多，選型自由方便，協議支持廣泛，配置方便容易靈活，極大釋放工程師工作效率和專業潛力。

電力規約轉換器內置運行LPC數據采集核心軟件平臺（簡稱LPC軟件）。每種通訊協議在LPC軟件中都是一個獨立的SO庫，在設備啟動時，LPC軟件讀取配置好的工程，根據配置好的工程動態加載需要用到SO庫。當開發新的通訊協議或擴展已有通訊協議時，不影響原有系統其他通訊協議的穩定性。

杭州領祺萬能電力規約轉換器支持標準Modbus TCP 和 Modbus RTU/ASCII通訊協議； 支持IEC標準電力 DL645 (97/07)/103/104通訊協議 IEC 61850 采集、轉發 GOOSE 采集、轉發 SV采集； 支持西門子S7系列PLC 協議以及私有紅外通訊協議； 支持CJ/T-188戶用計量儀表協議； 支持標準BACnet-smtp和BACnet-IP通訊協議； 支持分鐘級/秒級數據采集，遠程控制； 支持云端統一管理，遠程監控，事件告警觸發以及審計日志追蹤； 支持云邊協同，配置同步及策略解析； 支持智慧策略及邊緣計算； 支持OTA更新； 支持2G/3G/4G/有線； 支持多通道轉發及數據補招； 支持主從冗余配置。

目前杭州領祺萬能電力規約轉換器支持的主要電力規約有：

ü MODBUS RTU/TCP主站、從站；

ü CDT主站、從站；

ü IEC101主站、從站；

ü IEC103串口/網絡主站；

ü IEC104主站、從站；

ü IEC 61850 采集、轉發 GOOSE 采集、轉發 SV采集；

ü 電表DL645 97/07主站；

ü 南自以太網103采集與轉發；

ü 南瑞以太網/串口103；

ü 金智以太網103；

ü 許繼串口103，以太網103，以太網104；

ü 天正明日以太網103；

ü 威遠102協議；

ü 西門子200/300/400/1200/1500 TCP協議；

ü 施耐德/歐姆龍/松下/三菱/AB/LG/匯川/和利時/信捷/臺達/日立/海為/安川/橫河/基恩士/富士/GE/艾默生等PLC協議；

ü 以太網轉串口透明傳輸；

ü 朗新/新耀光伏平臺；

ü 正泰中自光伏平臺；

ü 鼎控運維平臺MQTT；

ü 阿里云工業物聯網平臺MQTT；

ü 新能源各類逆變器、氣象站協議等。

3.硬件參數
